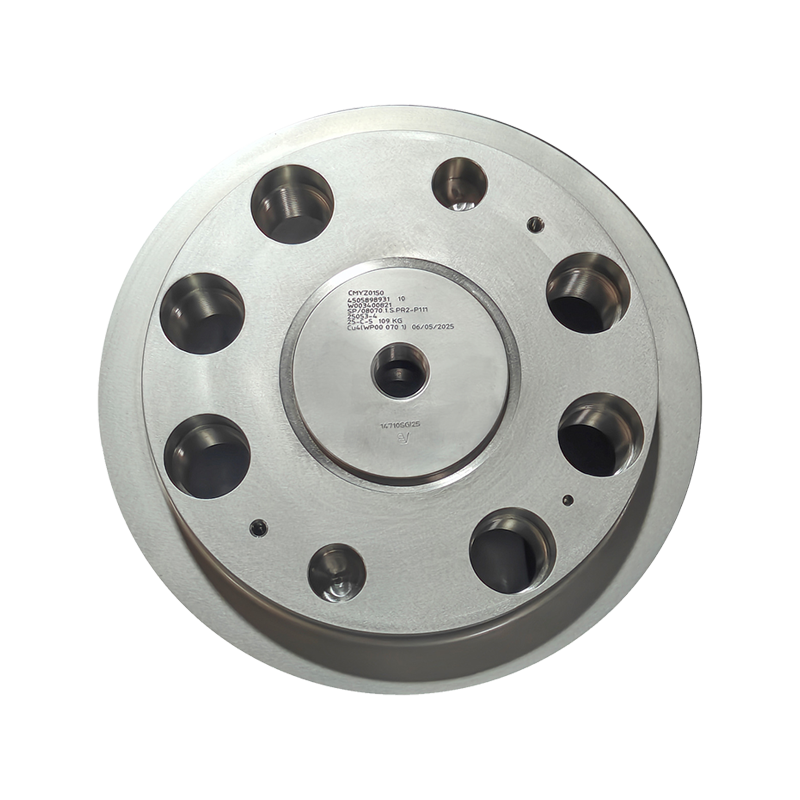

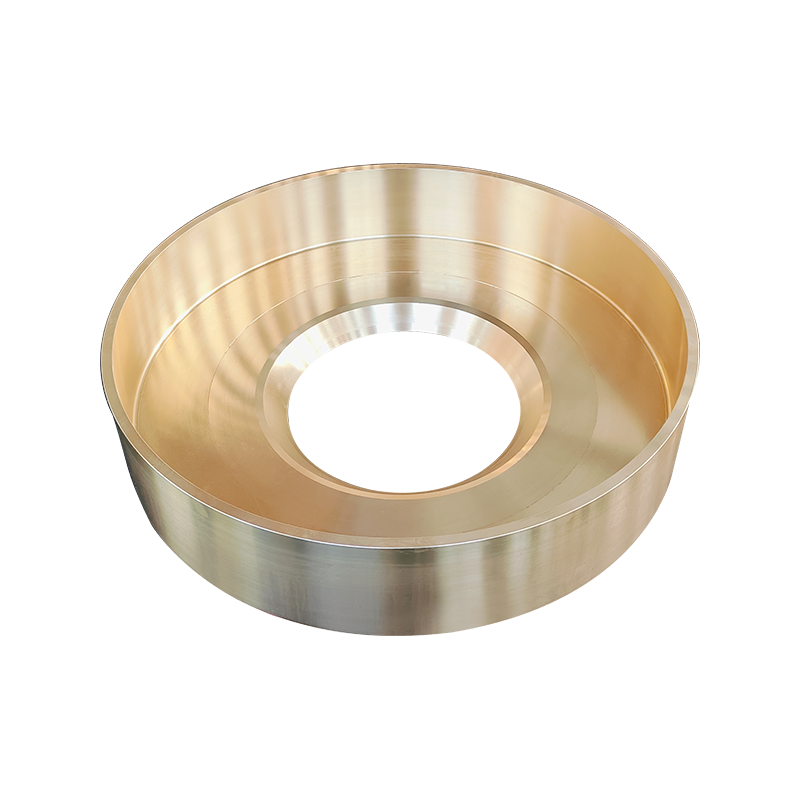

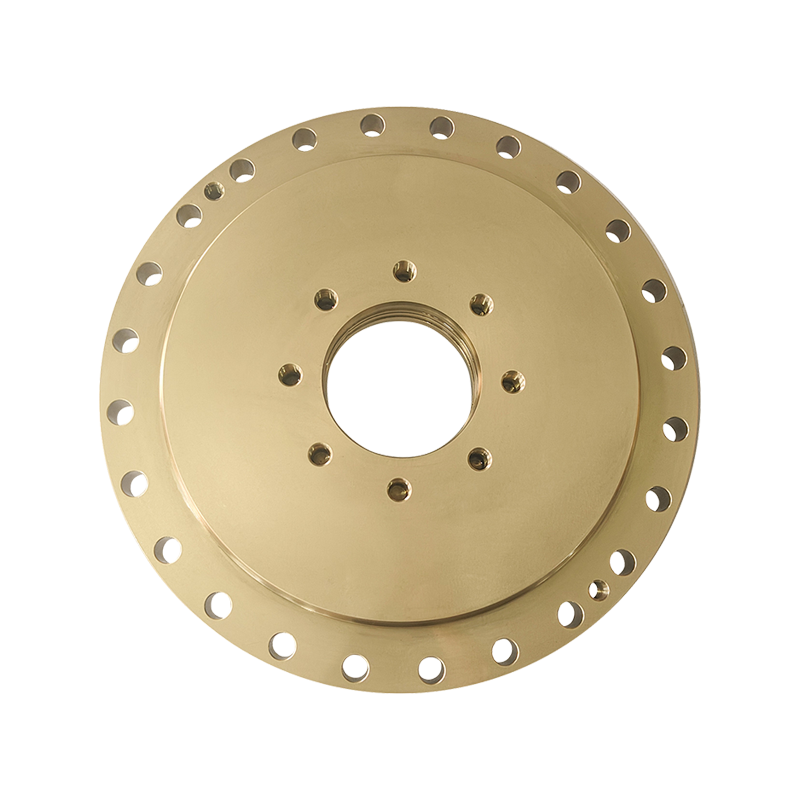

프로펠러 플랜지 커버

1. 프로펠러 플랜지 커버의 구조와 기능
프로펠러 플랜지(Propeller Flange)는 프로펠러 허브와 변속기 샤프트를 연결하는 핵심 부품이다. 이는 두 개의 관통 볼트 사이를 견고하게 연결하고 변속기 샤프트에서 프로펠러로 동력을 전달하는 "브리지"입니다. 플랜지 커버는 이 연결부를 덮는 보호 부품으로 주로 다음 부품으로 구성됩니다.
커버 보드 본체: 일반적으로 주철, 주강 또는 고강도 합금 재료로 만들어지며 모양이 플랜지(주로 원형 또는 정사각형)와 일치하며 외부 충격을 견딜 수 있는 특정 두께를 가지고 있습니다.
씰링 구성 요소: 커버 플레이트의 내부에는 바닷물, 진흙 및 잔해물이 플랜지 연결 틈새로 들어가는 것을 방지하고 볼트가 녹슬거나 연결이 풀리는 것을 방지하기 위해 고무 씰링 링 또는 개스킷이 장착될 수 있습니다.
고정구조: 플랜지 또는 변속기 샤프트 하우징에 볼트 또는 스냅을 통해 연결되어 선박의 고속 항해 또는 복잡한 해상 조건 중에 커버 플레이트가 떨어지지 않도록 합니다.
핵심 기능은 보호와 보호라는 두 가지 측면에 중점을 둡니다.
오염 방지 및 부식: 해수, 염수 분무, 플랑크톤 등에 의한 플랜지 연결부의 침식을 격리하고 볼트 녹 및 나사산 파손을 방지하며 부식으로 인한 동력 전달 중단을 방지합니다.
파괴방지 충격 : 선박 항해 또는 접안 시 물속에 떠 있는 물체(나무블록, 자갈 등)나 접안시설이 플랜지에 직접 미치는 충격을 차단하여 연결볼트와 플랜지면이 손상되지 않도록 보호합니다.
물 흐름 간섭 감소: 일부 최적화된 플랜지 커버는 유선형 구조를 채택하여 플랜지 부분의 물 흐름 난류를 줄이고 방수 기능을 줄이며 간접적으로 추진 효율을 향상시킬 수 있습니다.
손쉬운 유지 관리: 일부 탈착식 플랜지 커버를 사용하면 플랜지 연결 상태(예: 볼트 조임, 마모 상태)에 대한 정기적인 점검에 편리하게 접근할 수 있으며 전체 프로펠러를 분해하지 않고도 기본 유지 관리가 수행됩니다.

2. 다양한 시나리오의 디자인 차이점
디자인 프로펠러 플랜지 커버 선박의 종류, 항해 환경, 프로펠러 사양에 따라 상당한 차이가 나타납니다.
대형 상선(컨테이너선, 유조선 등):
플랜지는 크기가 큽니다(종종 직경이 1미터 이상). 플랜지 커버는 심해 고압 및 강한 수류의 충격을 견딜 수 있도록 고강도 주강으로 제작되어야 합니다. 밀봉 부품은 대부분 내유성 및 해수 부식 방지 불소탄성 재료로 만들어져 장기간 항해 중에 노화되지 않도록 합니다.
내륙 선박(예: 화물선, 페리):
항해 환경에는 미사와 수생 식물이 많이 있습니다. 플랜지 커버는 일반적으로 수생 식물이 플랜지를 감싸서 저항이 증가하는 것을 방지하기 위해 감기 방지 구조(예: 매끄러운 표면, 경사진 모서리)로 설계됩니다. 동시에, 미사를 방지하기 위해 덮개판 바닥에 작은 배수 구멍을 열 수 있습니다.
특수 선박(예: 쇄빙선, 해양 엔지니어링 선박):
얼음 충격 및 복잡한 해상 조건과 같은 극한 조건에 직면한 플랜지 커버는 두꺼워진 디자인을 채택하고 보강 리브까지 추가합니다. 소재를 저온 인성이 우수한 합금(니켈강 등)으로 업그레이드해 저온에서도 부서지지 않고 충격 저항도 더욱 강화했습니다.
고속선(쾌속정, 여객선 등):
유체 역학에 초점을 맞춘 플랜지 커버는 대부분 유선형 생체 공학 설계(예: 물고기 몸체 곡선 모방)를 채택하여 물 흐름 저항을 줄입니다. 동시에 경량 소재(예: 알루미늄 합금)를 적용하면 전체 무게를 줄이고 속도를 높일 수 있습니다.

3. 선박제조기준에의 적응
선박 동력 시스템의 보호 부품인 프로펠러 플랜지 커버의 생산은 국제해사기구(IMO) 및 다양한 선급협회(예: CCS, ABS, BV, KR 등)의 사양을 준수해야 합니다. 핵심 표준은 다음과 같습니다.
재료 내식성: 해양 환경에서 서비스 수명이 5년 이상인지 확인하려면 염수 분무 테스트(일반적으로 녹이 슬지 않고 500시간 이상 필요)를 통과해야 합니다.
구조적 강도: 변형이나 파손 없이 특정 충격 하중(예: 10kN 순간 충격력)을 견뎌야 합니다. 커버 플레이트와 플랜지 사이의 연결 강도는 진동 테스트(선박 항해 중 지속적인 진동 시뮬레이션)를 통과해야 합니다.
밀봉 성능: 0.5MPa 수압에서 30분간 누수 없이 유지하여 플랜지 연결부에 바닷물이 유입되는 것을 방지합니다.
Zhenjiang Jinye Propeller Co., Ltd.와 같은 전문 기업을 예로 들면, 프로펠러 지지 부품을 생산할 때 플랜지 커버, 프로펠러 및 플랜지를 일체형 시스템으로 설계하여 치수 정확도 일치(예: 커버 플레이트와 플랜지 사이의 간격이 0.5mm 이내로 제어됨)를 보장하고 선급 협회 인증을 통과하여 전체 선박 동력 시스템과의 호환성을 보장합니다.

4. 유지보수 및 교체 포인트
프로펠러 플랜지 커버가 계속 효과적으로 작동하도록 하려면 일일 유지 관리 시 다음 사항에 주의해야 합니다.
정기점검 : 3~6개월마다(또는 선박정비주기에 따라) 커버플레이트 고정볼트의 풀림 여부, 씰의 노후화 또는 손상 여부를 점검하십시오. 고무링이 단단해지거나 갈라진 경우 적시에 교체해야 합니다.
청소 및 녹 제거 : 덮개판 표면에 부착된 해양생물 및 미사를 제거하고 덮개판 본체의 녹을 갈아낸 후 방청도료를 도포하여 수명을 연장합니다.
적응성 검증: 플랜지 커버를 교체할 때 치수 편차로 인해 씰이 파손되거나 물 흐름 저항이 증가하는 것을 방지하려면 새 커버 플레이트의 크기와 재질이 원래 플랜지와 일치하는지 확인해야 합니다.
