제어 가능한 피치 프로펠러(CPP)는 어떻게 작동합니까?

현대 해양 추진 시스템에서 CPP는 선박 조종성과 연비 향상을 위한 핵심 장비가 되었습니다. 기존의 고정피치프로펠러(FPP)와 달리 제어 가능한 피치 프로펠러 시스템을 사용하면 주 엔진 속도나 회전 방향을 변경하지 않고 블레이드 각도를 조정하여 선박의 추력을 변경할 수 있습니다.

CPP란 무엇입니까?

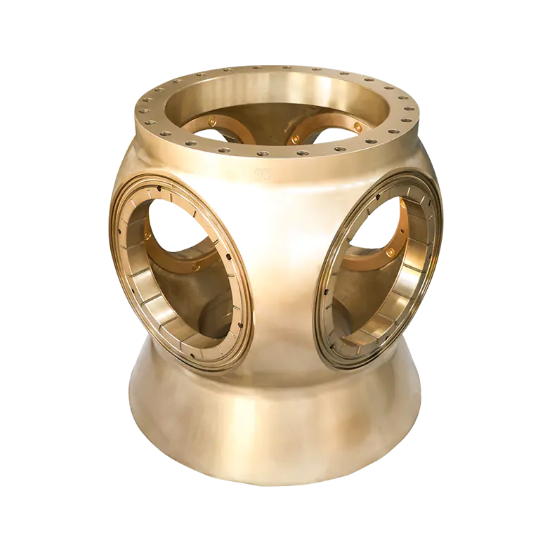

CPP는 블레이드가 허브에 장착되어 축을 중심으로 회전할 수 있는 특수 유형의 해양 추진 장치입니다. 복잡한 유압 또는 기계적 메커니즘을 통해 승무원은 항해 필요에 따라 블레이드의 "피치 각도"를 실시간으로 변경할 수 있습니다.

CPP 작동 방식

CPP의 핵심은 피치 변경 메커니즘에 있습니다. 워크플로는 일반적으로 다음과 같은 주요 단계로 구성됩니다.

1. 제어 명령 입력

교량(교량)의 제어 레버는 속도나 방향을 변경하라는 명령을 내립니다. 이 신호는 엔진룸에 있는 유압 제어 장치(HPU)로 전달됩니다.

2. 유압 전달 시스템

대부분 제어 가능한 피치 프로펠러 시스템은 유압유를 동력 매체로 사용합니다. 고압 오일은 중공 프로펠러 샤프트를 통해 허브 내부에 위치한 유압 실린더로 들어갑니다.

3. 기계적 연결 피치 변경

유압 실린더 내부의 피스톤은 오일 압력에 따라 움직이며 허브 내부의 커넥팅 로드 또는 슬라이더 메커니즘을 구동합니다. 이러한 메커니즘은 블레이드의 루트에 연결되어 블레이드가 허브 내에서 동시에 회전하도록 하여 피치를 변경합니다.

• 긍정적인 피치: 전방 추력을 생성합니다.
• 제로 피치: 프로펠러는 회전하지만 추력을 생성하지 않습니다(중립과 유사).
• 네거티브 피치: 주 엔진을 후진시키지 않고도 역추력을 생성합니다.


가변피치프로펠러(CPP)와 고정피치프로펠러(FPP)의 비교

기동성 및 응답 속도

제어 가능한 피치 프로펠러 시스템은 기동성 측면에서 압도적인 이점을 가지고 있습니다. 블레이드 각도를 직접 변경하여 전진, 정지 및 후진 이동을 수행할 수 있기 때문에 선박의 동적 반응이 매우 빠릅니다. 대조적으로, 고정 피치 프로펠러는 후진하기 전에 주 엔진을 정지해야 하는데 이는 번거롭고 시간이 많이 걸리는 과정입니다.

추진 효율성 및 적응성

다양한 항해 조건(예: 무거운 짐, 가벼운 짐 또는 역풍)에서 피치 조절이 가능한 프로펠러는 피치를 조정하여 최적의 추진력을 유지할 수 있습니다. 반면, 고정 피치 프로펠러는 일반적으로 특정 속도(설계 조건)에 최적화되어 있으며, 이 조건을 벗어나면 추진 효율이 크게 떨어집니다.

주 엔진 보호 및 서비스 수명

조정 가능한 피치 프로펠러를 사용하는 선박은 후진, 시동 및 정지 시 빈번하고 심각한 충격을 받지 않으므로 내부 엔진 부품의 마모가 크게 줄어듭니다. 자주 역회전하는 고정 피치 프로펠러는 기계적 피로를 증가시킬 뿐만 아니라 압축 공기 시동 시스템에 대한 요구도 더 높습니다.

시스템 복잡성 및 유지 관리 비용

구조적으로 고정피치 프로펠러는 일체형으로 주조되거나 간단히 조립되어 매우 견고하며 유지보수가 거의 필요하지 않습니다. 그러나 조정 가능한 피치 프로펠러는 유압 시스템, 피스톤 및 연결 메커니즘을 통합하므로 시스템이 더 복잡해집니다. 이는 CPP의 초기 설치 비용이 더 높고 후속 작동 중에 허브 씰 및 유압 오일 품질에 대한 정기적인 전문 유지 관리가 필요하다는 것을 의미합니다.

조정 가능한 피치 프로펠러를 선택하는 이유는 무엇입니까?

• 탁월한 기동성: CPP는 예인선, 페리, 준설 선박과 같이 빈번한 속도 변경과 접안/접안 조작이 필요한 선박에 특히 적합합니다.


• 에너지 절약 및 배출 감소: 피치와 속도의 일치를 최적화함으로써(공동 제어 모드) 제어 가능한 피치 프로펠러를 통해 주 엔진이 항상 최적의 연료 소비 범위에서 작동할 수 있습니다.


• 샤프트 구동 발전기 지원: 프로펠러 속도는 일정하게 유지될 수 있기 때문에 주 엔진은 선박 속도가 변경될 때 안정적인 전력 주파수를 제공하기 위해 축 구동 발전기를 계속 구동할 수 있습니다.



높은 유연성과 뛰어난 출력 매칭 기능을 갖춘 제어 가능한 피치 프로펠러는 현대 중대형 선박에 선호되는 추진 솔루션이 되었습니다. 초기 투자 및 유지 관리 요구 사항은 기존 프로펠러보다 높지만 항해 안전 및 장기적인 경제적 이점에 대한 성능은 대체할 수 없습니다.
