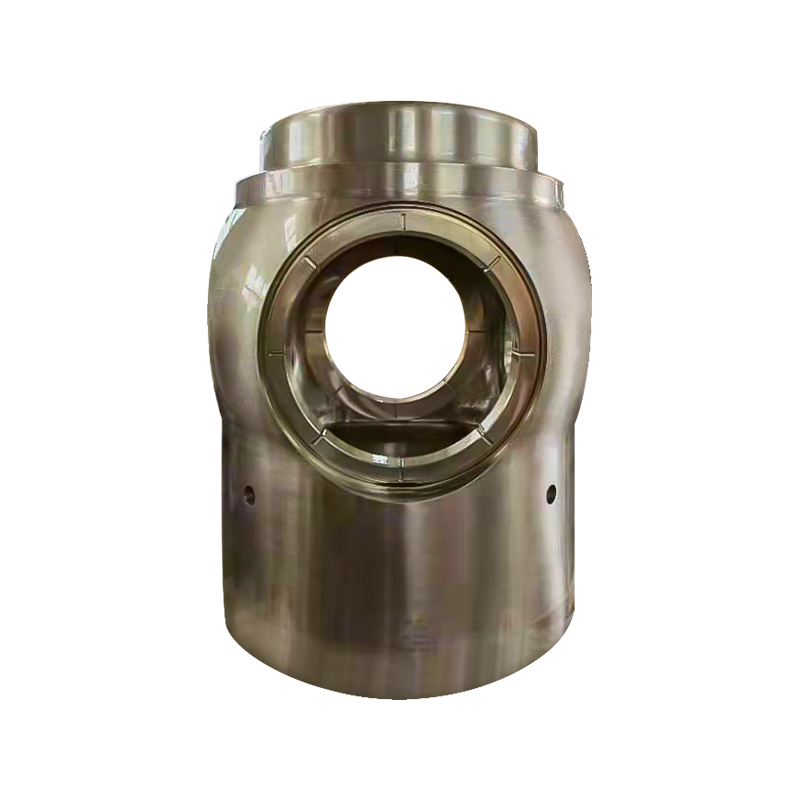

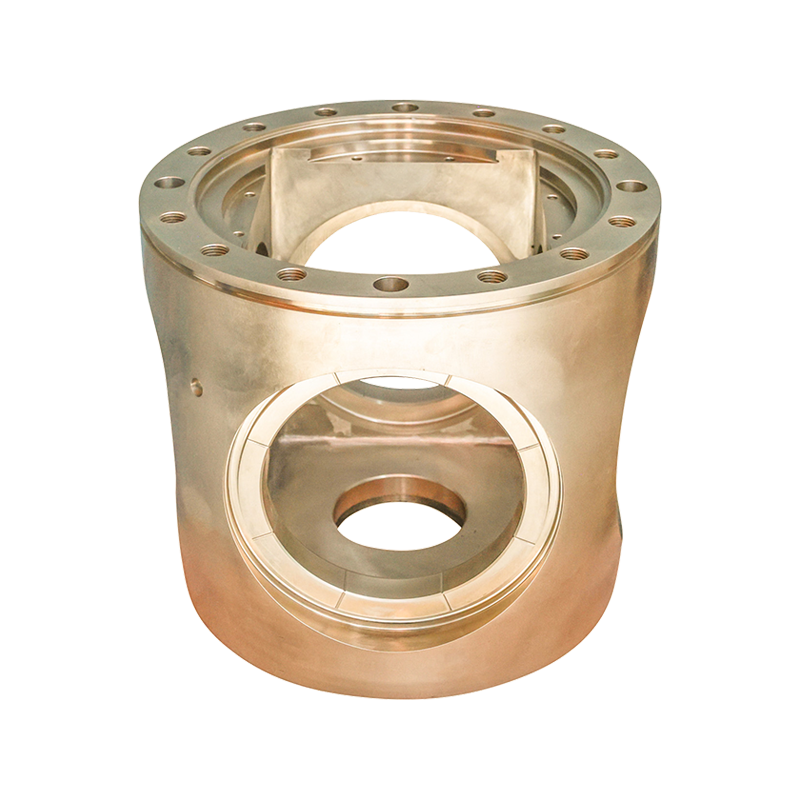

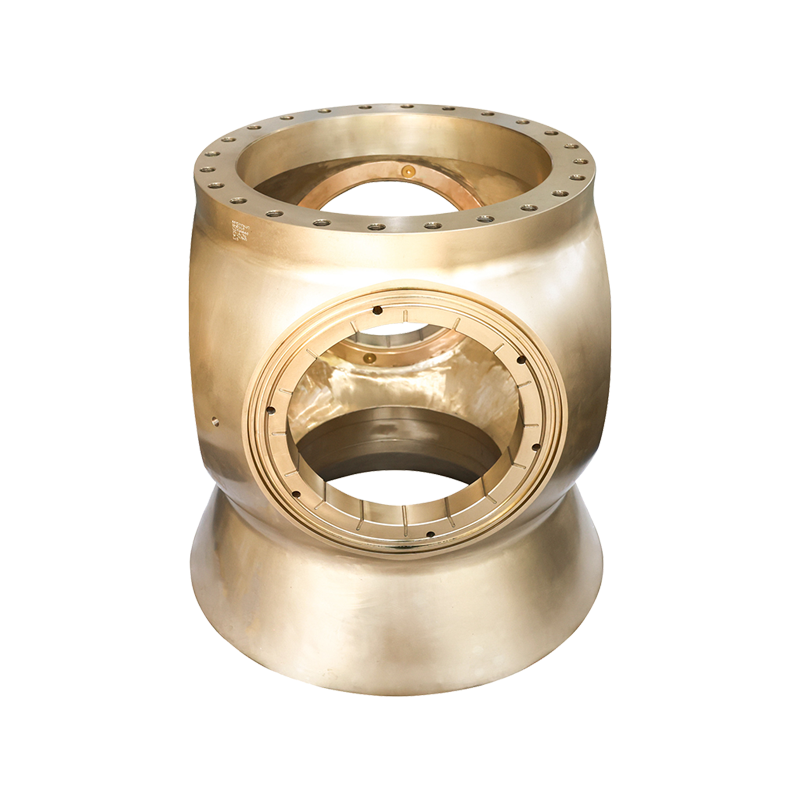

해양 CPP 허브

가변피치 프로펠러 시스템에 있어서, CPP 허브 블레이드와 동력 전달 시스템을 연결하는 핵심 부품으로 블레이드 각도 조절, 동력 전달, 시스템 안정성 등의 핵심 기능을 담당합니다. 설계 정확성과 성능은 CPP 시스템의 응답 속도, 에너지 효율성 수준 및 작동 신뢰성을 직접적으로 결정하며 선박 추진 시스템의 "신경 센터"입니다.

CPP 허브는 복잡하고 정교한 구조를 가지고 있으며 거리 조정 메커니즘, 밀봉 시스템 및 동력 전달 구성 요소를 내부에 통합하며 주로 다음 부분으로 구성됩니다.
거리 조정 메커니즘: 핵심 구성 요소에는 유압 피스톤, 커넥팅 로드, 편심 샤프트 및 슬라이더가 포함됩니다. 피스톤은 작동유의 압력을 통해 이동하고, 편심축은 커넥팅 로드를 통해 구동되어 회전하며, 마지막으로 블레이드가 축을 중심으로 회전하여 피치를 조정합니다. 예를 들어, Zhenjiang Jinye Propeller Co., Ltd.는 CPP 제품에 고정밀 가공 연결 메커니즘을 사용하여 블레이드 각도 조정 오류가 ±0.1° 이내로 제어되도록 합니다.
씰링 시스템: 장기적인 해수 환경으로 인해 해수가 내부로 침투하여 작동유를 오염시키는 동시에 작동유 누출 및 해양 오염을 방지하기 위해 허브 양쪽 끝에 여러 개의 기계적 씰(예: 뼈대 오일 씰, O-링)을 장착해야 합니다.
동력 전달 어셈블리: 블레이드 회전에 의해 생성된 방사형 및 축방향 하중을 견디면서 변속기 샤프트에서 블레이드로 주 기계의 토크를 전달하는 역할을 하는 슬리브, 베어링 및 키홈 구조를 포함합니다.

작업 흐름: 교량에서 거리 조정 명령을 내리면 유압 펌프 스테이션에서 압력 오일을 허브의 오일 실린더로 출력하고 피스톤을 밀어 축 방향으로 움직이게 하며 선형 운동을 커넥팅 로드 메커니즘을 통해 블레이드의 회전 운동으로 변환하여 피치를 변경합니다. 피치 조정 범위는 일반적으로 -30°(역전) ~ 30°(방향)이며 추력의 연속적이고 무단계 변경이 가능합니다.

다양한 작업 조건에 맞는 정확한 거리 조정
블레이드 각도를 직접 제어하는 구성 요소인 CPP 허브는 메인 스티어링을 변경하지 않고도 0.5~2초 안에 피치를 전진에서 후진으로 전환할 수 있어 선박의 제어 유연성이 크게 향상됩니다. 예를 들어, 예인선 작업 시 허브의 신속한 거리 조정은 즉각적으로 시작 및 정지하고 수평으로 이동할 수 있으며 예인선의 자세 조정과 정확하게 일치합니다.
효율적인 전력 전달 및 에너지 소비 감소
허브의 동력 전달 효율은 95% 이상을 유지해야 하며, 내부 베어링의 마찰계수와 샤프트 시스템의 동심도 설계는 에너지 손실에 직접적인 영향을 미칩니다. Zhenjiang Jinye는 허브의 내부 구조를 최적화하여(예: 슬라이딩 베어링 대신 롤러 베어링 사용) 동력 전달 효율을 향상시켜 선박의 단위 마일리지당 연료 소비를 줄이는 데 도움을 줍니다.

열악한 환경에 적응하기 위한 밀봉 및 보호
해양 환경의 염수 분무, 미사 및 저온은 허브를 침식할 수 있으므로 허브의 껍질은 일반적으로 부식 방지 니켈-알루미늄 청동 또는 고강도 주철로 만들어집니다. 내부 밀봉 시스템은 심해 또는 오염도가 높은 수역에서 장기간 안정적인 작동을 보장하기 위해 10bar 이상의 압력 테스트를 통과해야 합니다.
시스템 호환, 통합 지능형 제어
최신 CPP 허브는 선박 동력관리시스템(PMS)과 연동해 블레이드 각도, 유압, 온도를 센서를 통해 실시간으로 모니터링하고 속도, 부하 등 데이터를 기반으로 자동으로 피치를 최적화할 수 있다. 예를 들어, 승객 및 롤러 룰렛 항해 중에 시스템은 경로 경사에 따라 자동으로 피치를 조정할 수 있으므로 호스트 시스템이 항상 최상의 작업 조건에서 작동할 수 있습니다.

CPP 허브의 설계는 다양한 전력 요구 사항과 환경적 압력을 충족하기 위해 선박의 작동 시나리오에 따라 맞춤화되어야 합니다.
해양 엔지니어링 선박(예: 시추 플랫폼 공급 선박): 빈번하고 저속의 정밀한 위치 지정이 필요합니다. 허브의 거리 조정 메커니즘에는 고주파 미세 조정 기능이 필요합니다. 일반적으로 선박이 바람과 파도 속에서 안정적인 자세를 유지할 수 있도록 0.1° 레벨 각도 조정을 달성하는 서보 유압 시스템이 장착되어 있습니다.
대형 상선(컨테이너선, 유조선 등): 에너지 효율성과 신뢰성에 중점을 둡니다. 허브는 대구경 설계(부분적으로 최대 3~5미터)를 채택하고 고강도 합금으로 제작되어 만 톤의 추력 하에서 지속적인 하중을 견디는 동시에 유선형 쉘을 통해 물 흐름 저항을 줄입니다.

특수 선박(예: 쇄빙선, 과학 연구 선박): 저온 및 얼음 충격과 같은 극한 환경에 직면하여 허브의 밀봉 시스템은 저온 저항성 고무 재료로 만들어야 하며 쉘은 내마모성 코팅을 강화하고 거리 조정 메커니즘의 간격 설계는 부품이 고착되는 것을 방지하기 위해 저온 수축을 고려합니다.
내륙 선박(페리, 화물선 등): 수로가 얕고 미사와 모래가 많기 때문에 허브에는 미사 방지 여과 장치를 장착해야 하며 베어링은 자체 윤활 처리되어 미사 및 모래 마모로 인한 고장을 줄입니다.
Zhenjiang Jinye의 사례를 예로 들면, 극지과학 연구선에 맞춤화된 CPP 허브입니다. -40℃ 저온 테스트를 통해 씰링 시스템은 얼음 충격으로 인한 순간 압력 15MPa를 견딜 수 있어 극한 환경에서의 작동 요구 사항을 충족합니다.

녹색 운송 및 인텔리전스의 업그레이드로 CPP Hub의 기술 발전에는 세 가지 주요 방향이 있습니다.
소재 혁신
새로운 복합 재료(예: 탄소 섬유 강화 수지)가 허브 쉘에 사용되기 시작했습니다. 이는 기존 금속 재료에 비해 무게를 30% 이상 줄이고 내식성도 더 우수합니다. 내부 베어링은 세라믹 코팅으로 만들어졌으며 마찰 계수는 50% 감소하여 서비스 수명을 20,000시간 이상으로 연장합니다.
지능형 진단 및 예측 유지 관리
진동센서, 온도센서, 유압센서를 통합하여 에지 계산을 통해 Hub의 작동 상태를 실시간으로 분석하고 잠재적인 결함을 사전에 경고합니다. 예를 들어, 베어링 온도의 비정상적인 증가가 감지되면 시스템은 냉각을 위해 유압 오일 흐름을 자동으로 조정하고 유지 관리 메시지를 승무원에게 푸시할 수 있습니다.

통합 디자인
파이프라인 연결을 줄이고 누출 위험을 줄이기 위해 유압 펌프 스테이션과 거리 조정 메커니즘을 통합했습니다. 동시에 3D 프린팅 기술을 사용하여 복잡한 내부 구조를 제작함으로써 Hub의 부품 수를 40% 줄이고 조립 효율성을 50% 향상시킵니다.
Zhenjiang Jinye와 같은 회사는 이러한 분야에서 계획을 세웠습니다. 2024년 출시된 지능형 CPP 허브는 선박의 디지털 트윈 시스템과 연결되어 가상 시뮬레이션을 통해 프로모션 효율성을 더욱 향상시킬 수 있습니다.

조정 가능한 피치 프로펠러의 "두뇌"인 CPP Hub의 기술 개발은 기계 제어에서 지능형 협업에 이르기까지 선박 추진 시스템의 업그레이드 프로세스를 통해 진행됩니다. Zhenjiang Jinye와 같은 제조업체의 관행으로 볼 때 고정밀 가공, 맞춤형 설계 및 지능형 통합은 CPP Hub의 핵심 경쟁력입니다. 앞으로는 녹색 선박 표준이 향상됨에 따라 고효율, 저소비 및 지능형 진단 기능을 갖춘 CPP 허브가 주류가 되어 해운 산업의 저탄소 전환을 위한 핵심 지원을 제공할 것입니다.
